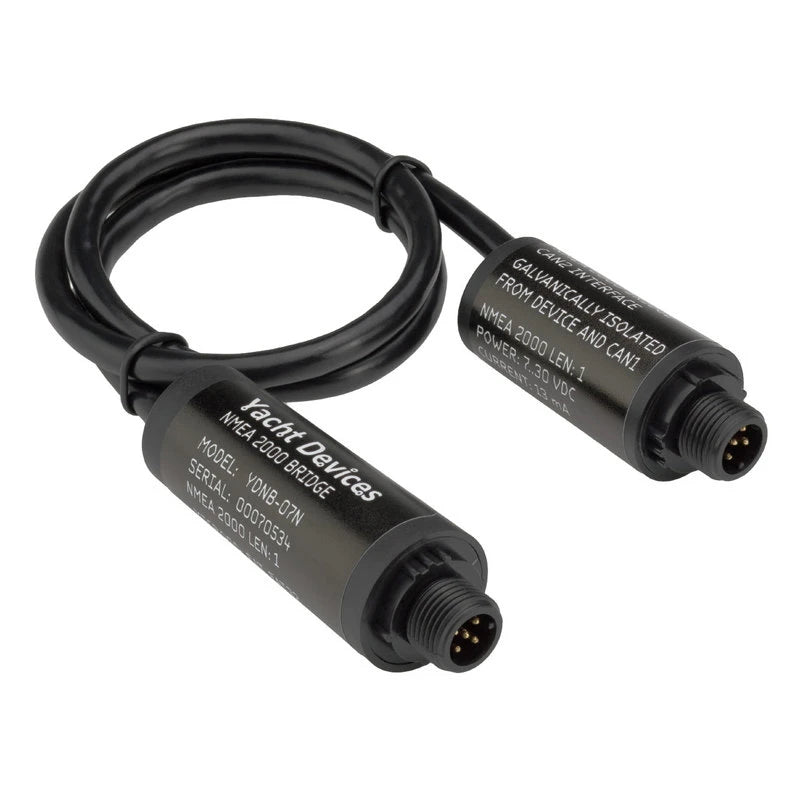

UAB NMEA 2000 BRIDGE, mit NMEA2000-Anschluss
Wenn ein einzelnes NMEA 2000-Netzwerk an seine Grenzen stößt, schafft die YDNB-07N Abhilfe: Sie verbindet zwei physische NMEA 2000-Netzwerke nahtlos zu einem logischen Gesamtnetz und leitet Nachrichten transparent zwischen ihnen weiter. Mit ihrem integrierten Script-Compiler gehst du weit über das reine Bridging hinaus – du filterst, korrigierst und konvertierst Netzwerkdaten direkt an Bord.
Die Programmierung der Bridge erfordert Grundkenntnisse des NMEA 2000-Standards. Dokumentation und Spezifikationen sind direkt über die National Marine Electronics Association (nmea.org) erhältlich. Scripts werden bequem mit einem Texteditor erstellt und per MicroSD-Karte auf das Gerät übertragen – ein Smartphone mit Kartenslot reicht dafür aus.
Couldn't load pickup availability
- Verbindet zwei physische NMEA 2000-Netzwerke zu einem logischen – überwindet die 100-m-Längenbegrenzung und das 50-Geräte-Limit
- Eingebauter Script-Compiler: Nachrichten filtern, Sensorversätze korrigieren und ungültige Daten bereinigen mit wenigen Zeilen Code
- Galvanisch isolierte CAN-Schnittstelle für den sicheren Anschluss nicht-konformer Geräte oder höherer Spannungen
- Netzwerkdiagnose ohne PC – Nachrichten und Debug-Daten werden als Textdatei auf MicroSD gespeichert
- Skalierbar: mehrere Bridges kombinieren für bis zu 250 physische Geräte im Netzwerk
- CAN-Gateway-Funktion mit 50–1.000 kbps, z. B. für J1939-zu-NMEA-2000-Übergänge
| Modell | YDNB-07N |
|---|---|
| Funktion | NMEA 2000 Bridge – verbindet zwei physische zu einem logischen Netzwerk |
| Anschlüsse | 2 × NMEA 2000 Micro (männlich) / SeaTalk NG |
| Stromversorgung CAN1 | 9–16 V, 38 mA |
| Stromversorgung CAN2 | 9–30 V, 13 mA |
| Kabellänge | 500 mm |
| Gehäuselänge (ohne Stecker) | 54 / 40 mm |
| Galvanische Isolation | CAN2-Schnittstelle galvanisch isoliert |
| Speichermedium | MicroSD-Karte (Logging & Programmierung) |
| CAN-Gateway-Geschwindigkeit | 50–1.000 kbps |
| Max. Geräte im Netzwerk | Bis zu 250 physische Geräte mit mehreren Bridges |
| Programmiersprache | Integrierter Script-Compiler (trigonometrische Funktionen, Datenwandlung) |
| Verschlüsselte Programmierung | Möglich (Änderungs- und Kopierschutz) |
