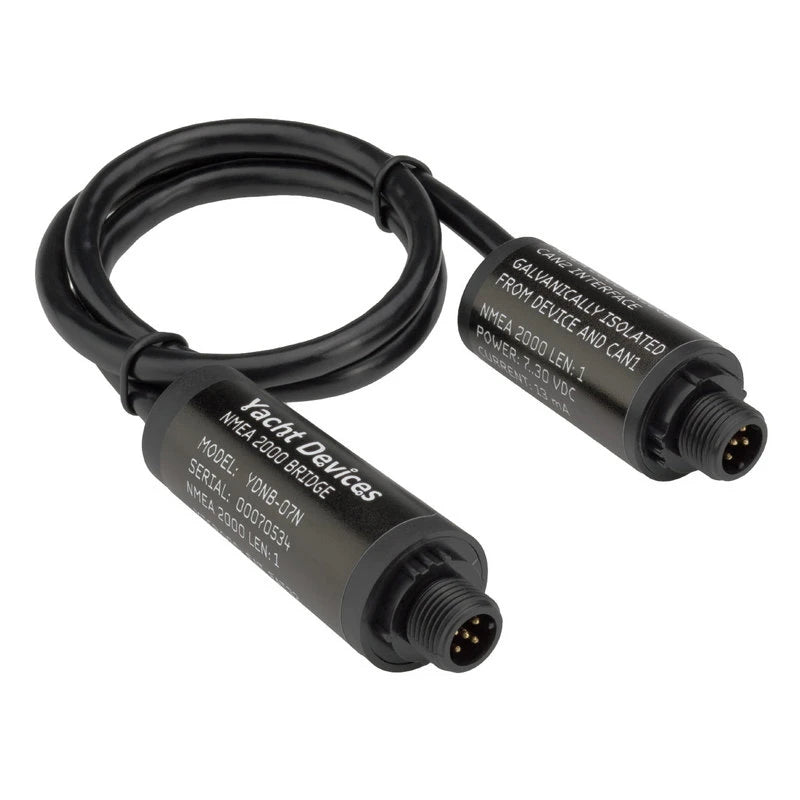

UAB NMEA 2000 BRIDGE, mit NMEA2000-Anschluss
Wenn ein einzelnes NMEA 2000-Netzwerk an seine Grenzen stößt, schafft die YDNB-07N Abhilfe: Sie verbindet zwei physische NMEA 2000-Netzwerke nahtlos zu einem logischen Gesamtnetz und leitet Nachrichten transparent zwischen ihnen weiter. Mit ihrem integrierten Script-Compiler gehst du weit über das reine Bridging hinaus – du filterst, korrigierst und konvertierst Netzwerkdaten direkt an Bord.
Die Programmierung der Bridge erfordert Grundkenntnisse des NMEA 2000-Standards. Dokumentation und Spezifikationen sind direkt über die National Marine Electronics Association (nmea.org) erhältlich. Scripts werden bequem mit einem Texteditor erstellt und per MicroSD-Karte auf das Gerät übertragen – ein Smartphone mit Kartenslot reicht dafür aus.
Verfügbarkeit für Abholungen konnte nicht geladen werden
- Verbindet zwei physische NMEA 2000-Netzwerke zu einem logischen – überwindet die 100-m-Längenbegrenzung und das 50-Geräte-Limit
- Eingebauter Script-Compiler: Nachrichten filtern, Sensorversätze korrigieren und ungültige Daten bereinigen mit wenigen Zeilen Code
- Galvanisch isolierte CAN-Schnittstelle für den sicheren Anschluss nicht-konformer Geräte oder höherer Spannungen
- Netzwerkdiagnose ohne PC – Nachrichten und Debug-Daten werden als Textdatei auf MicroSD gespeichert
- Skalierbar: mehrere Bridges kombinieren für bis zu 250 physische Geräte im Netzwerk
- CAN-Gateway-Funktion mit 50–1.000 kbps, z. B. für J1939-zu-NMEA-2000-Übergänge
| Modell | YDNB-07N |
|---|---|
| Funktion | NMEA 2000 Bridge – verbindet zwei physische zu einem logischen Netzwerk |
| Anschlüsse | 2 × NMEA 2000 Micro (männlich) / SeaTalk NG |
| Stromversorgung CAN1 | 9–16 V, 38 mA |
| Stromversorgung CAN2 | 9–30 V, 13 mA |
| Kabellänge | 500 mm |
| Gehäuselänge (ohne Stecker) | 54 / 40 mm |
| Galvanische Isolation | CAN2-Schnittstelle galvanisch isoliert |
| Speichermedium | MicroSD-Karte (Logging & Programmierung) |
| CAN-Gateway-Geschwindigkeit | 50–1.000 kbps |
| Max. Geräte im Netzwerk | Bis zu 250 physische Geräte mit mehreren Bridges |
| Programmiersprache | Integrierter Script-Compiler (trigonometrische Funktionen, Datenwandlung) |
| Verschlüsselte Programmierung | Möglich (Änderungs- und Kopierschutz) |
Die YDNB-07N ist die richtige Wahl für ambitionierte Blauwassersegler, Motorbootfahrer mit umfangreichem Elektroniksystem oder alle, die mehrere Navigationsräume, Salon und Cockpit über ein gemeinsames Datennetz verbinden wollen. Sie eignet sich ebenso für technisch versierte Nutzer, die Sensorwerte korrigieren, Equipment verschiedener Generationen integrieren oder nicht-standardkonforme Geräte sicher anbinden möchten – ohne den Aufwand eines externen Computers.
