UAB Circuit Control

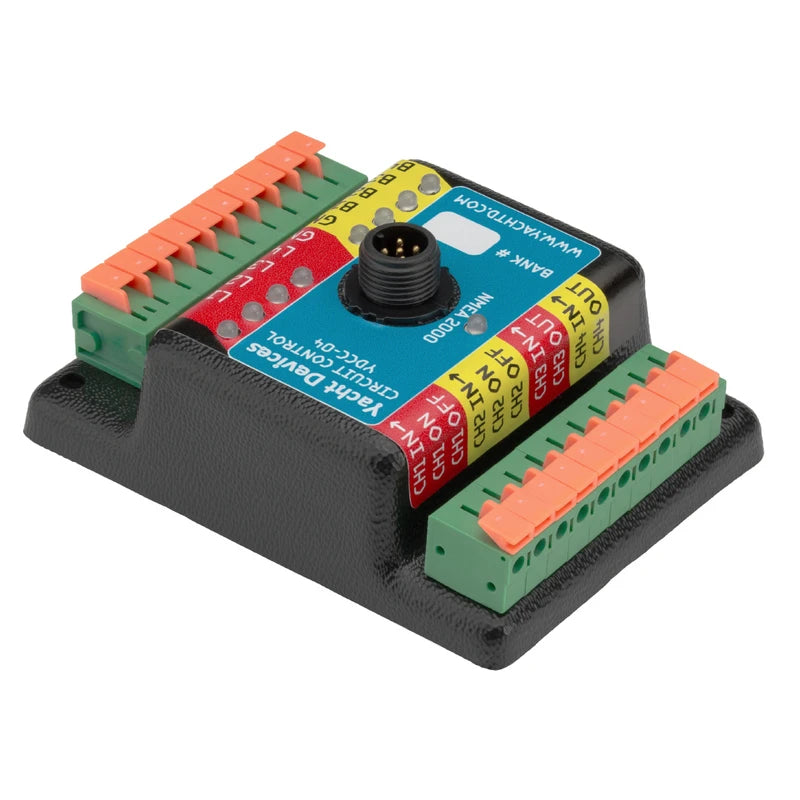

Schluss mit starren Kabelverbindungen: Das Circuit Control YDCC-04N von Yacht Devices bringt digitales Schalten ins Bordnetz. Vier bistabile Relais lassen sich per beleuchtetem Taster, über das NMEA-2000-Netzwerk oder sogar direkt vom Kartenplotter aus steuern – und bleiben nach dem Schalten im gewählten Zustand, ganz ohne Dauerstrombedarf.
Tipp: Die bistabilen Relais behalten ihren Schaltzustand auch nach einem Spannungsausfall. Prüfe beim ersten Einrichten, in welchem Zustand sich alle Relais nach dem Einschalten befinden, und sichere kritische Verbraucher zusätzlich ab.
Verfügbarkeit für Abholungen konnte nicht geladen werden
- Vier bistabile Relais (2 × EIN-Schalter, 2 × UM-Schalter) – kein Haltestrom nach dem Schalten, minimaler Eigenverbrauch
- 10 A Dauerstrom je Kanal (20 A Peak/4 s) – geeignet für typische Bordverbraucher
- Schaltet DC und AC bis 400 V, isoliert bis 5.000 V effektiv – auch für 230-V-Bordnetze geeignet
- CZone-Unterstützung für Garmin, B&G, Simrad, Furuno und Raymarine Axiom/eS/gS
- Vollständig NMEA-2000-zertifiziert, kompatibel mit PGN 127501/127502 – passt in jedes standardkonforme Netzwerk
- Spannungsversorgung direkt über das NMEA-2000-Netzwerk – keine separate Stromleitung nötig
| Modell | YDCC-04N |
|---|---|
| Schaltkanäle | 4 (2 × EIN-Schalter, 2 × UM-Schalter) |
| Relaistyp | Bistabil |
| Dauerstrom je Kanal | 10 A |
| Spitzenstrom je Kanal | 20 A (4 s, max. 10 % der Zeit) |
| Schaltspannung | DC und AC bis 400 V |
| Isolationsspannung | 5.000 V effektiv |
| Eigenverbrauch (Dauerstrom) | 30 mA |
| Eigenverbrauch (Spitzenstrom) | 130 mA |
| Spannungsversorgung | 7–16 V über NMEA-2000-Bus |
| Netzwerk | NMEA 2000® (zertifiziert) |
| Unterstützte PGNs | PGN 127501, PGN 127502 |
| CZone-Unterstützung | Garmin, B&G, Simrad, Furuno, Raymarine Axiom/eS/gS |
| Abmessungen (L × B × H) | 92 × 72 × 38 mm |
Das YDCC-04N ist das Herzstück eines digitalen Schaltsystems an Bord. Du kannst Bilgenpumpen, Beleuchtung, Luken oder andere Verbraucher bequem per Netzwerk-Taster, über die Weboberfläche des NMEA-2000-WiFi-Gateways oder automatisch durch Sensoren schalten – ohne jeden Verbraucher einzeln an einen physischen Schalter führen zu müssen. Für größere Installationen mit mehr Kanälen lässt sich das Schaltkreis-Kontrollgerät durch das Schalter-Kontroll-Device YDSC-04 beliebig erweitern. Kompatibel mit Systemen von Oceanic Systems, Offshore Systems, Chetco Digital, Maretron und Carling Tech.
